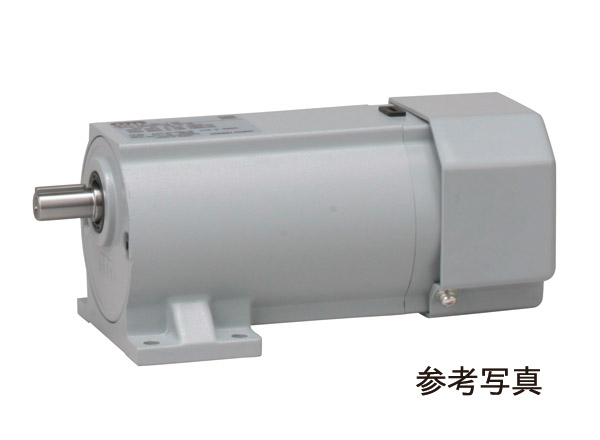

GFU-15-100-S40 ニッセイ平行軸標準タイプフランジ取付スピードコントロールモーター付コントローラセット単相 40W

GFU-15-100-S40 ニッセイ平行軸標準タイプフランジ取付スピードコントロールモーター付コントローラセット単相 40W

Name: GFU-15-100-S40 ニッセイ 平行軸 標準タイプ フランジ取付 スピードコントロールモーター付 コントローラセット 単相 40W
Brand: 店舗限定オリジナル
SKU: MR4EN1J88OM
Price: 26712.32 JPY
Availability: InStock
Rating: 4.7 (10 reviews)

★★★★★ 4.7 (10件のレビュー)

型番/商品コード: MR4EN1J88OM

参考価格: 41,738円
26,712円（税込・送料無料）

商品仕様・詳細情報

ニッセイは、ギアモータの専業メーカーとして70年以上の実績がある伝動機器（ギアモータ・歯車）のトップメーカーです。
お客様それぞれの多用なニーズに対応できる商品をそろえています。
設備プロ王国ではニッセイとの長年に亘る協力体制のもと最短納期で商品をお届け致します。

ニッセイ\u0026nbsp;ギアモータ\u0026nbsp;機種・型式記号\u0026nbsp;Gシリーズ(平行軸)

ニッセイ\u0026nbsp;ギアモータ\u0026nbsp;製品型式

型式\u0026nbsp;枠番\u0026nbsp;減速比\u0026nbsp;容量オプション補助
記号仕様記号GLM―12―50―T25GFMN―40―1500―S90WCXT6(1)(2)(3)\u0026nbsp;(4)\u0026nbsp;(5)\u0026nbsp;(6)(7)\u0026nbsp;

(1)シリーズ名	G：Gシリーズ(平行軸)
(2)取付け・タイプ区分	L：脚取付
	F：フランジ取付
	K：小フランジ取付(枠番22～32)
(3)モータ区分	M\u0026nbsp;：モータ付
	MN：ブレーキモータ付
	MR：簡易ブレーキモーター付(オプション)
	W\u0026nbsp;：防水モーター付（出力軸材質\u0026#12288;SUS420J2）
	V\u0026nbsp;：防水ブレーキモータ付（出力軸材質\u0026#12288;SUS420J2）
	MA：クラッチ/ブレーキ
	U\u0026nbsp;：スピードコントロールモータ付\u0026#12288;U型（コントローラセット）
	P\u0026nbsp;：スピードコントロールモータ付\u0026#12288;P型（コントローラ別売）
(4)枠番・出力軸径	出力軸径
(5)減速比	5：1/5～1800：1/1800
(6)モータ呼称と容量	T15：三相15W
	T25：三相25W
	T40：三相40W
	T60：三相60W
	T90：三相90W
	S15：単相15W
	S25：単相25W
	S40：単相40W
	S60：単相60W
	S90：単相90W
(7)オプション	空欄：標準電圧 \u0026#12288;\u0026#12288;\u0026#12288;\u0026#12288;三相：200V/50Hz、200V/60Hz、200V/60Hz \u0026#12288;\u0026#12288;\u0026#12288;\u0026#12288;単相：100V/50Hz、100V/60Hz
	W\u0026#12288;\u0026#12288;：倍電圧 \u0026#12288;\u0026#12288;\u0026#12288;\u0026#12288;三相：380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz \u0026#12288;\u0026#12288;\u0026#12288;\u0026#12288;単相：200V/50Hz、200V/60Hz
	T\u0026#12288;\u0026#12288;：T型ターミナルボックス
	K\u0026#12288;\u0026#12288;：K型ターミナルボックス
	C\u0026#12288;\u0026#12288;：ブレーキ付用、整流器内蔵型ターミナルボックス \u0026#12288;\u0026#12288;\u0026#12288;：スピードコントロール用ターミナルボックス

注意事項
※C型ターミナルボックスでインバータを使用する場合は、交流切り(A)の結線を必ず指定してください。
※C型ターミナルボックスは、ブレーキ付用整流器内蔵型とスピードコントロール用では仕様が異なります。

ニッセイ\u0026nbsp;ギアモータ\u0026nbsp;標準仕様\u0026nbsp;小型Gシリーズ\u0026nbsp;平行軸

	15W～90W
	100V\u0026nbsp;50/60Hz
	E種
	コンデンサラシ
	全閉（60～90Wは強制ファン付）
	4
	連続
		ヘリカルギア
	グリース潤滑(メンテナンスフリー)
	新JISキー(JIS\u0026nbsp;B\u0026nbsp;1301-1996普通形)
	S43C
	アルミダイカスト
		-10℃～40℃
	85%以下(結露なきこと)
	1,000m以下
	腐食性ガス・爆発性ガス・蒸気などのないことじんあいを含まない換気のよい場所であること
	屋内
		アニオン塗装・アクリル系塗料
	グレー(マンセル値：9B6/0.5)
	水平、垂直、傾斜等、据付角度の制限なし

ニッセイ\u0026nbsp;ギアモータ\u0026nbsp;Gシリーズ単相40W\u0026nbsp;性能表
モータ容量	枠番	減速比	出力軸回転速度(rpm)		出力軸許容トルク
			出力軸回転速度(rpm)		高速時		50rpm 時（％）
			50Hz	60Hz	N・m	kgf・m	50rpm 時（％）
単相 40W	12	1/5	300	360	0.88	0.09	40 (100V) (200V)
		1/7.5	200	240	1.37	0.14
		1/10	150	180	1.76	0.18
		1/15	100	120	2.65	0.27
		1/20	75	90	3.53	0.36
		1/25	60	72	4.41	0.45
		1/30	50	60	5.29	0.54
		1/40	37.5	45	7.06	0.72
		1/50	30	36	8.82	0.90
		1/60	25	30	10.8	1.1
	15	1/80	18.8	22.5	13.7	1.4
		1/100	15	18	16.7	1.7
		1/120	12.5	15	20.6	2.1
	18	1/160	9.4	11.2	26.5	2.7	50 (100V) 40 (200V)
		1/200	7.5	9	33.3	3.4
		1/240	6.3	7.5	40.2	4.1
	22	1/300	5	6	45.1	4.6	40 (100V) (200V)
		1/375	4	4.8	55.9	5.7
		1/450	3.3	4	67.6	6.9
	28	1/600	2.5	3	90.2	9.2
		1/750	2	2.4	118	12
		1/900	1.7	2	137	14
	32	1/1200	1.3	1.5	176	18	40 (100V) (200V)
		1/1500	1	1.2	225	23
		1/1800	0.8	1	274	28
