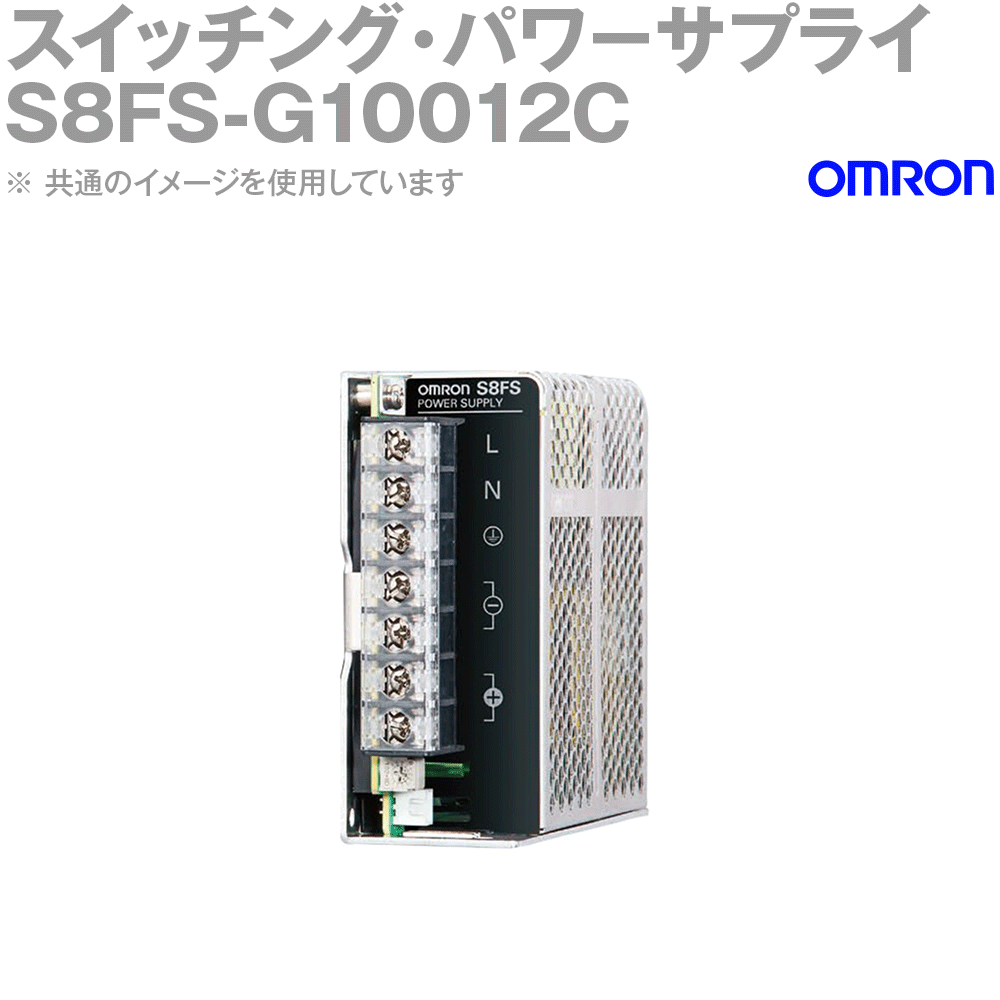

オムロン(OMRON) S8FS-G10012C スイッチング・パワーサプライ 容量: 100W カバー付/直取りつけ NN

●特長
工作機械・半導体製造装置にベストフィットなパワーサプライ
制御回路用の変圧器(トランス)が不要
幅広い環境で安定稼働を実現
前面部はフロントカバーで異物の侵入を防止
端子台はねじの脱落を防止する機構を標準搭載(着脱可能)
[容量]100W
[出力電圧]12V
[効率]
　AC100V入力時…84% typ.
　AC200V入力時…86% typ.
　AC230V入力時…86% typ.
[入力　条件]
　入力電圧許容範囲…単相　AC85V～264V、DC120V～370V
　周波数…50/60Hz(47～450Hz)
　AC100V入力時…2.1A typ.
　AC200V入力時…1.2A typ.
　力率…―
[AC100V入力時]0.5mA以下
[AC200V入力時]1mA以下
[突入電流　(25℃、　コールドスタート)]
　AC100V入力時…14A typ.
　AC200V入力時…28A typ.
[出力　特性]
　定格出力電流…8.5A
　電圧可変範囲…-10～+15%(V.ADJにて)
　AC100V～　240V入力時…90mVp-p以下
　静的入力変動…0.5%以下
　静的負荷変動…1.0%以下
　AC100V～　240V入力時…0.05%/℃以下
[AC100V入力時]1,000ms以下
[AC200V入力時]1,000ms以下
[出力保持時間]
　AC100V入力時…11ms typ.
　AC200V入力時…55ms typ.
[付属　機能]
　過電流保護…有　自動復帰
　過電圧保護…有　定格出力電圧の120%以上、遮断(電断復帰)
　過熱保護…無
　直列運転…可(2台まで、外付けダイオード要)
　並列運転…不可　ただしバックアップ運転可能(外付けダイオード要)
　リモートセンシング…無
　リモートコントロール…有(リモートコントロール機能付のみ)
　出力表示灯…有(LED　色：緑)
[絶縁　耐圧]
　耐電圧…AC3kV 1min(入力端子一括)と(出力端子一括)間　カットオフ電流 20mA
　耐電圧…AC2kV 1min(入力端子一括)と(接地端子)間　カットオフ電流20mA
　耐電圧…AC1kV 1min(出力端子一括)と(接地端子)間　カットオフ電流20mA
・耐電圧
　　リモートコントロール機能付のみ
　　AC500V 1min(出力端子一括)と(RC端子一括)間　カットオフ電流 20mA
　絶縁抵抗…100MΩ以上、DC500V(出力端子一括)と(入力端子一括・接地端子)間
[環境]
　使用周囲温度…-20～+70℃(温度によるディレーティング有)(結露および氷結しないこと)
　保存温度…-25～+75℃(結露および氷結しないこと)
　使用周囲湿度…90%RH以下(保存湿度90%RH以下)
　耐振動…10～55Hz 最大4.5G 片振幅0.375mm 3方向各2h
　耐衝撃…150m/s2 6方向 各3回
[信頼性]
　期待寿命…10年以上
[構造]
　質量…400g
　冷却ファン…無
　保護構造…―
　カバー…あり
　取りつけ方法…直取りつけ
[規格　対応]
　高調波抑制…EN 61000-3-2適合
　雑音端子電圧…EN 61204-3 Class B、 EN 55011 Class B適合
　放射妨害電界強度…EN 61204-3 Class B、 EN 55011 Class B適合
　EMS…EN 61204-3 high severity levels
・安全規格
　　UL 508(Listing：コネクタタイプ、リモートコントロール機能付以外)
　　UL 508(Recognition：リモートコントロール機能付のみ)
　　UL 60950-1(Recognition, OVCII〔≦3000m〕, Pol2)
　　CSA C22.2 No.107.1(コネクタタイプ、リモートコントロール機能付以外)
　　CSA C22.2 No.60950-1(コネクタタイプ、リモートコントロール機能付以外)
　　EN 50178(OVCIII〔≦2000m〕, OVCII〔2000＜and≦3000m〕, Pol2)
　　EN 60950-1(OVCII〔≦3000m〕, Pol2)
　　EN/IEC 61558-2-16準拠
[船舶規格]無
[SEMI規格]SEMI F47-0706(AC200V入力時)
ブランド名:オムロン
メーカー型番:S8FS-G10012C
