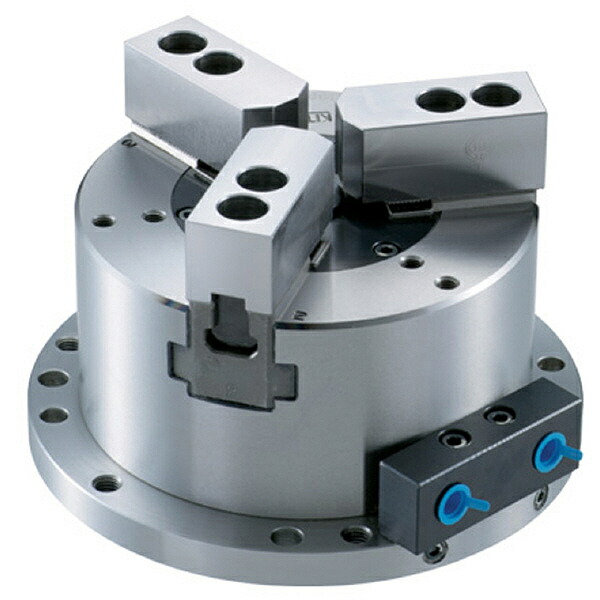

ワークグリッパ ( AS06 ) (株)北川鉄工所 ( KTC49 )

Name: ワークグリッパ ( AS06 ) (株)北川鉄工所 ( KTC49 )
Brand: 店舗限定オリジナル
SKU: MP9J3YLLSHJ
Price: 179750.4 JPY
Availability: InStock
Rating: 4.2 (5 reviews)

★★★★★ 4.2 (5件のレビュー)

型番/商品コード: MP9J3YLLSHJ

参考価格: 280,860円
179,750円（税込・送料無料）

商品仕様・詳細情報

特長：	ステーショナリチャックのKITAGAWAスタンダードタイプ。エアシリンダを内蔵した薄型・軽量設計。エア配管だけで取付け簡単。バーワークやエアブローに最適の中空構造。北川鉄工所社パワーチャックとのソフトジョー共用可能。ロックバルブユニット使用により、配管を外して加工可能。

仕様：

把握径(mm)：26[最小]・165[最大]
ジョーストローク(直径)(mm)：5.2
適合ジョー：SJ06B1(ソフトジョー)
質量(kg)：16
許容最大エア圧力(MPa)(kgf/cm2)：0.7(7.0)
空気消費量(Nl)：1.04
寸法a(mm)：45
寸法b(mm)：55
寸法E(mm)：95
寸法F(mm)：15
寸法G(mm)：103
寸法H(mm)：36
寸法J(mm)：72
寸法K(mm)：31
寸法L(mm)：185(±0.2)
寸法N(mm)：44.5(max.)/41.9(min.)
寸法O(mm)：9.25(max.)/4.75(min.)
寸法P(mm)：55
寸法Q(mm)：18
寸法R(mm)：70
寸法S(mm)：33
寸法T(mm)：60.3
寸法U(mm)：20
寸法V(mm)：M10
寸法ΦA(mm)：203(h7)
寸法ΦB(mm)：165
寸法ΦC(mm)：25(H7)
寸法ΦD(mm)：20
寸法ΦM(mm)：11
把握力(kN)(kgf)：21.0(2140)［エアー圧力0.6MPa(0.6kgf/cm2)］

注意：	a、bの寸法はLV-3(ロックバルブ)の寸法。空気消費量はプランジャストローク10mm当り、圧力0.6MPa時。把握径/把握範囲は標準のソフトジョーを使用した場合。

ブランド名:（株）北川鉄工所
メーカー型番:AS06
