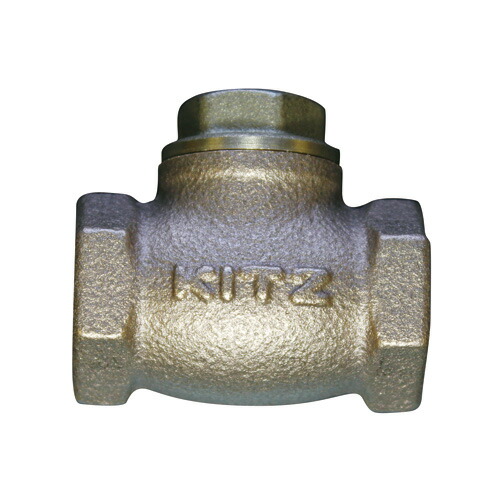

KITZ リフトチャッキバルブ F-25A 青銅 F型 150型 ねじ込み形 1B リフト逆止め弁 キッツ
型番/商品コード: M2SKRRULKA1
6,576円 （税込・送料無料）
KITZ (キッツ)
青銅製 リフトチャッキバルブ F型
チャッキバルブの特長
流れを「一方通行」にするバルブ
● 性能上の強み 自動で作動する。逆流による故障防止。 | ● 性能上の注意点 ウォーターハンマーが起きやすい。 |
流体の逆流を防止する構造で、チャッキバルブ（逆止め弁、逆止弁、チャッキ弁）と呼ばれています。
・正方向の流れではジスクが流体圧で押し開かれ、逆流時には背圧によってシートに密着します。
・代表的な形式として、スイングチャッキ、リフトチャッキ、ウエハチャッキ、ボールチャッキがあります。
構造
チャッキバルブは、流体の流れを利用して自動的に開閉し、逆流を防ぐための構造を持つバルブです。
正方向の流れでは弁体が押し開かれ、逆流時には弁体がシートに密着して流れを遮断します。
●構造上のポイント
・流体圧によって弁体が動作し、逆流時は背圧で自動的に閉じます。
・形式には、円盤状ジスクが揺動するスイング式、上下に動くリフト式などがあります。
・用途に応じて、薄型のウエハ形や球体を用いたボール形などが選ばれます。
用法
下流側から圧力が加わると、弁体が弁座に自動的に密着し、逆流を防止するバルブです。
・逆止機能を目的としたバルブで、流れは一方向のみとなります。
・スイングチャッキは、水平配管のほか、縦配管（下から上方向）にも使用できます。
・リフトチャッキは、水平配管用で、流体抵抗が大きく、小さい口径のものが主流となっています。
主要なバルブとの特性比較表
青銅・黄銅バルブの特長
定番として選ばれ続ける、安心のバルブ
・低・中圧のバルブに最も適しています。
● 青銅（Bronze）
・銅にスズ・亜鉛・鉛を添加した合金で、常温から低温域まで幅広い用途に使用されています。
・KITZでは青銅鋳物を社内で自社鋳造しており、安定した品質管理が行われています。
・JIS B 2011「青銅弁」に適合した製品を含むラインナップが用意されています。
● 黄銅（Brass）
・機械的強度が高く、主にゲートバルブやボールバルブの材料として採用されています。
・KITZ製黄銅バルブの材料は、株式会社キッツメタルワークス製を主に使用しており、品質のばらつきが
少ない点が特長です。
使用場面・用途
青銅・黄銅バルブは一般家庭用から住宅設備、工業設備まで、幅広い分野にてご使用いただけます。
・建築設備における空調設備、衛生設備
・工場の生産設備、工作機械、各種装置
適用流体
常温・低温の水、油、ガス（可燃性ガス、毒性ガスへの使用不可）
※一部の商品は空気・蒸気にもご使用可能です。
スペックシート
F-25A KITZ（キッツ）
ブランド名:KITZ（キッツ）
メーカー型番:F-25A
