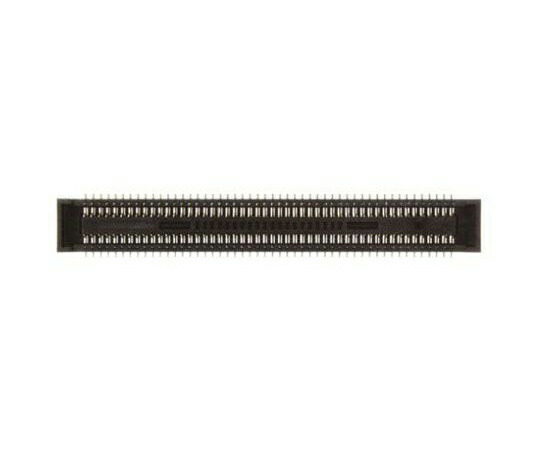

ヒロセ電機 基板接続用ソケット DF40 シリーズ 0.4mm 100 極 2 列 ストレート 表面実装 1セット（1000個入） 1セット(1000個入) DF40C-100DS-0.4V(58)
型番/商品コード: MJ22UXHKUZA
参考価格: 374,049円
239,391円 （税込・送料無料）
239,391円 （税込・送料無料）
商品仕様・詳細情報
●かん合するDF40 SMTヘッダについては代表品番 ; 772-6737 772-6737 を参照してください。
●ヒロセ電機DF40シリーズ0.4 mm基板対基板コネクタ
●DF40シリーズ0.4 mm基板対基板コネクタ及び基板対FPCヘッダ / ソケットコネクタは、高密度で低プロファイルの省スペース設計になっています。このコネクタの幅は最小3.38 mmとなっていますが、真空ピックアンドプレース実装用のスペースも十分に確保されています。このDF40シリーズコネクタは、高密度実装で多様な設計ができるように、スタック高1.5～4.0 mmのタイプが用意されています。このDF40シリーズコネクタのコンタクトは、最低スタック高1.5 mm、有効かん合長0.45 mmで優れた接触信頼性を発揮します。ニッケルめっきバリアで接触部をはんだ上がりから保護します。この0.4 mm DF40コネクタは、不慮の抜去を防止するロック機構を備えています。完全にかん合すると、手ごたえと音で確実にかん合したことがわかります。コネクタのガイドリブにより、かん合時に0.33 mmのセルフアライメントが可能になります。このDF40コネクタは、衝撃や振動による損傷から保護するために、衝撃吸収リブで補強された構造になっています。かん合時には、このDF40コネクタのハウジングでコンタクトが覆われるため、コンタクトに埃やごみが付着せず、短絡が防止されます。また、露出したコンタクトで異物による短絡が生じないように、SMTリードはコネクタの近くに配置されています。
●特長と利点：高密度、低プロファイル設計 さまざまなスタック高 優れた接触信頼性 ニッケルめっきバリアではんだ上がりを防止 クリック音でかん合を確認できるロック機構 ガイドリブにより0.33 mmのセルフアライメントが可能 衝撃吸収リブによる補強構造 耐汚染性設計
●用途仕様
●DF40シリーズ0.4 mm基板対基板コネクタは、高密度設計で確かな性能を発揮し、小型機器に最適です。主な用途には、携帯電話、開発者用チップセット、LCDディスプレイ、ノートPC、キーボードなどがあります。
●入数：1リール（1000個入）
●コンタクト数：100
●行数：2
●ピッチ：0.4mm
●タイプ：基板対基板、基板対FPC
●取り付けタイプ：表面実装
●ボディ向き：ストレート
●端子方法：はんだ
●定格電流：300mA
●定格電圧：30 V ac/dc
●シリーズ：DF40
●コンタクト材質：銅合金
●RoHS適合状況：適合
●コード番号：166-5122
シリーズ名:ヒロセ電機
ブランド名:ヒロセ電機
メーカー型番:DF40C-100DS-0.4V(58)
原産国／製造国:-
代表カラー:-
●ヒロセ電機DF40シリーズ0.4 mm基板対基板コネクタ
●DF40シリーズ0.4 mm基板対基板コネクタ及び基板対FPCヘッダ / ソケットコネクタは、高密度で低プロファイルの省スペース設計になっています。このコネクタの幅は最小3.38 mmとなっていますが、真空ピックアンドプレース実装用のスペースも十分に確保されています。このDF40シリーズコネクタは、高密度実装で多様な設計ができるように、スタック高1.5～4.0 mmのタイプが用意されています。このDF40シリーズコネクタのコンタクトは、最低スタック高1.5 mm、有効かん合長0.45 mmで優れた接触信頼性を発揮します。ニッケルめっきバリアで接触部をはんだ上がりから保護します。この0.4 mm DF40コネクタは、不慮の抜去を防止するロック機構を備えています。完全にかん合すると、手ごたえと音で確実にかん合したことがわかります。コネクタのガイドリブにより、かん合時に0.33 mmのセルフアライメントが可能になります。このDF40コネクタは、衝撃や振動による損傷から保護するために、衝撃吸収リブで補強された構造になっています。かん合時には、このDF40コネクタのハウジングでコンタクトが覆われるため、コンタクトに埃やごみが付着せず、短絡が防止されます。また、露出したコンタクトで異物による短絡が生じないように、SMTリードはコネクタの近くに配置されています。
●特長と利点：高密度、低プロファイル設計 さまざまなスタック高 優れた接触信頼性 ニッケルめっきバリアではんだ上がりを防止 クリック音でかん合を確認できるロック機構 ガイドリブにより0.33 mmのセルフアライメントが可能 衝撃吸収リブによる補強構造 耐汚染性設計
●用途仕様
●DF40シリーズ0.4 mm基板対基板コネクタは、高密度設計で確かな性能を発揮し、小型機器に最適です。主な用途には、携帯電話、開発者用チップセット、LCDディスプレイ、ノートPC、キーボードなどがあります。
●入数：1リール（1000個入）
●コンタクト数：100
●行数：2
●ピッチ：0.4mm
●タイプ：基板対基板、基板対FPC
●取り付けタイプ：表面実装
●ボディ向き：ストレート
●端子方法：はんだ
●定格電流：300mA
●定格電圧：30 V ac/dc
●シリーズ：DF40
●コンタクト材質：銅合金
●RoHS適合状況：適合
●コード番号：166-5122
シリーズ名:ヒロセ電機
ブランド名:ヒロセ電機
メーカー型番:DF40C-100DS-0.4V(58)
原産国／製造国:-
代表カラー:-
