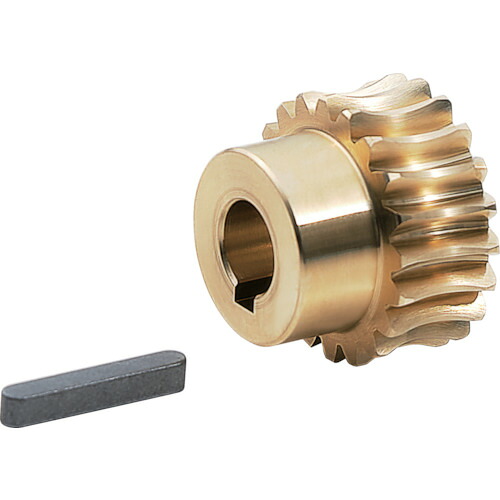

KG ウォームホイール G2A 20R2-E-15 G2A 20R2-E-15
型番/商品コード: MMZI4RZ20HV
7,711円 （税込・送料無料）
【ご注意】
・商品画像はサイズ違いや色違いを含む代表画像(イメージ)を使用している商品がございます。
・モデルチェンジ等により仕様や色等の変更が生じる場合がございます。
・画像の商品数と販売数は異なる場合がございます。(例：画像が2本でも販売は1本単位等)
※販売単位が不明な場合は当店までお問い合わせくださ。
商品画像とサイズ・色が違う等での返品・交換はお受けできませんので
最終的な仕様等不明な点はメーカーHP等にてご確認くださいますよう、よろしくお願い致します。
【メーカー】
●協育歯車工業（株）
【特長】
●歯形：並歯、圧力角：20°のウォームホイールです。
【用途】
●一般産業機械、医療機器、食品機械などに。
【仕様】
●モジュール：2
●歯数比：10
●歯数：20
●かみ合いピッチ円直径(mm)：φ40
●穴径(mm)：φ15
●歯形：並歯
●のどの直径(mm)：φ44
●かみ合い中心距離(mm)：35.5
●キー溝b2×t2(mm)：5×2.3
●歯幅b(mm)：20
●歯幅(mm)：20
●ねじれ方向：R
●全長(mm)：35
●形状：1B
●歯先円直径(mm)：φ47
●ハブ外径(mm)：φ32
●ハブ長さ(mm)：15
●ウォームのねじれ方向および条数：R2
●ウォームのねじれ方向および条数(mm)：R2
●圧力角：20°
【材質・仕上げ】
●CAC702アルミニウム青銅鋳物
【セット内容・付属品】
●キー材
【注意】
●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。
●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
【質量】
●0.230KG
