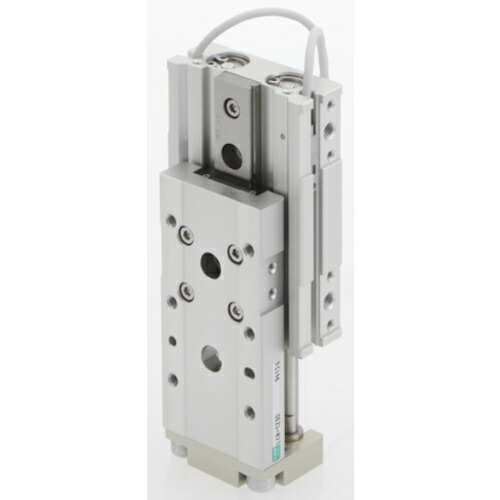

CKD リニアスライドシリンダ ( LCR-20-100-T3H-R ) CKD(株)

CKD リニアスライドシリンダ ( LCR-20-100-T3H-R ) CKD(株)

Name: CKD リニアスライドシリンダ ( LCR-20-100-T3H-R ) CKD(株)
Brand: 店舗限定オリジナル
SKU: MHN3R0B5A86
Price: 35857.28 JPY
Availability: InStock
Rating: 4.2 (5 reviews)

★★★★★ 4.2 (5件のレビュー)

型番/商品コード: MHN3R0B5A86

参考価格: 56,027円
35,857円（税込・送料無料）

商品仕様・詳細情報

特長：	高剛性リニアガイド付シリンダです。アルミテーブルの採用により、LCGシリーズと比べて約30％軽量化しました。 Z軸の使用に最適です。リニアガイドとスライドテーブルの高剛性化により、従来機種（LCS）からの剛性アップを実現しました。ストッパの左右対称形、多面配管、2面取付、位置決め穴装備など、設計の自由度が高いです（ストッパは後付け可能です。）ストッパは、ストローク調整用とショックキラー形をご用意しております。エア配管は、側面配管と後方配管（φ6を除く）ポートを標準装備しています。本体からシリンダスイッチがはみ出さずスッキリした外観です。

用途：	Z軸の使用に小物搬送の位置決め・クランプに

仕様：	チューブ内径(mm)：20 ストローク(mm)：100 配管ポート口径：Rc1/8 リード線長さ(m)：1 シリンダスイッチ個数:ロッド側１個付配管ポート口径（後方）:M5 使用流体:圧縮空気最高使用圧力(MPa)：0.7 最低使用圧力(MPa):0.15 耐圧力(MPa):1.05 周囲温度（℃）:-10～60（但し、凍結なきこと）使用ピストン速度（mm/s）:50～500 許容吸収エネルギー（J):0.314 給油:不要（給油時はタービン油１種ISO VG32を使用）複動・片ロッド形リニアスライドシリンダゴムクッション付無接点1色表示式3線

注意：	ストローク調整用ストッパ使用時は、ピストン速度は50～200mm/sでご使用ください。許容吸収エネルギーは標準仕様（ストッパなし）の数値になります。

ブランド名:ＣＫＤ
メーカー型番:LCR-20-100-T3H-R
